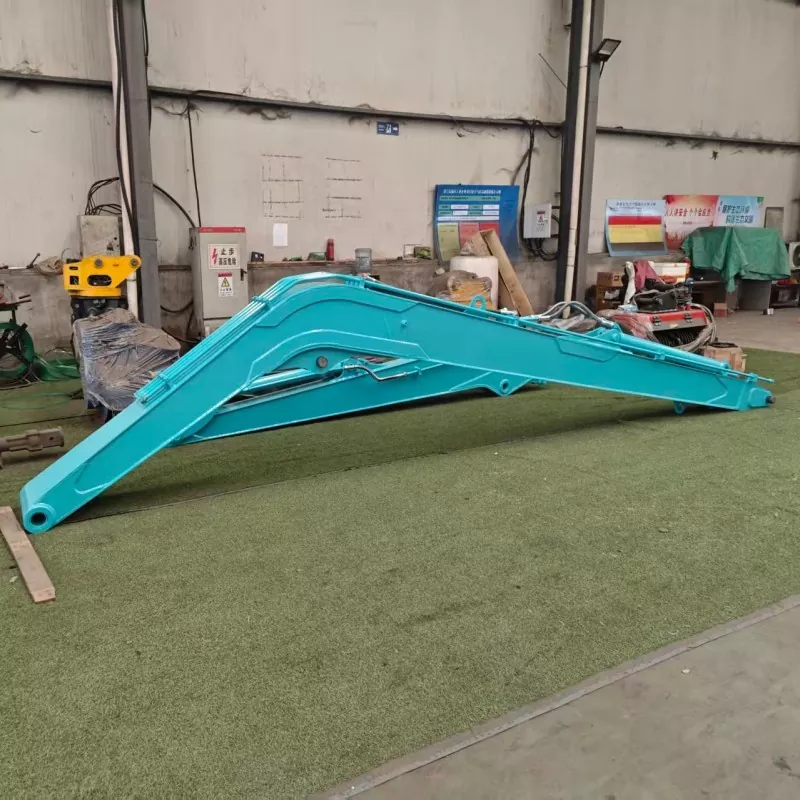

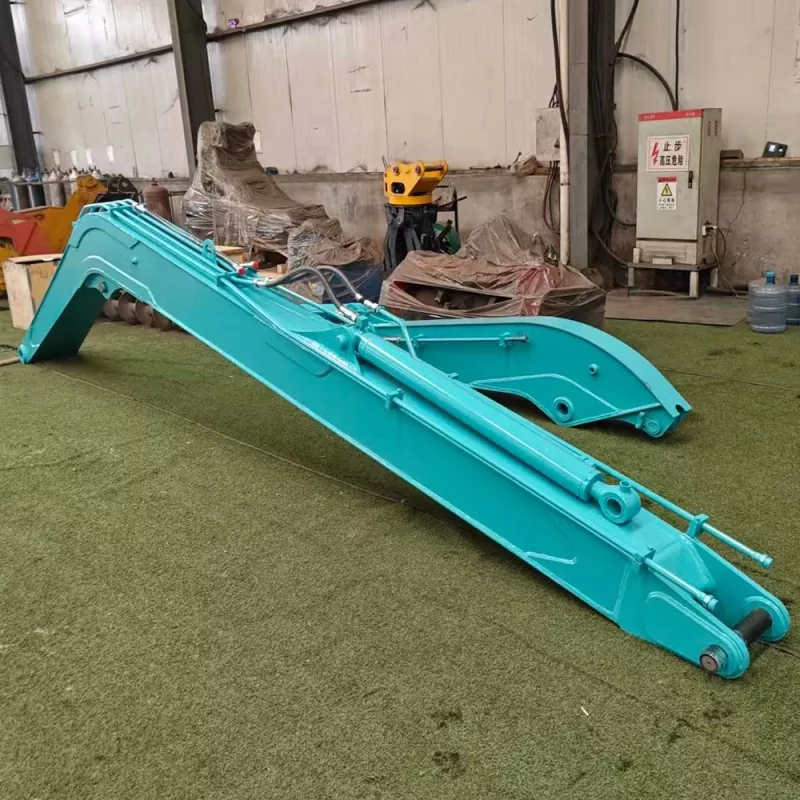

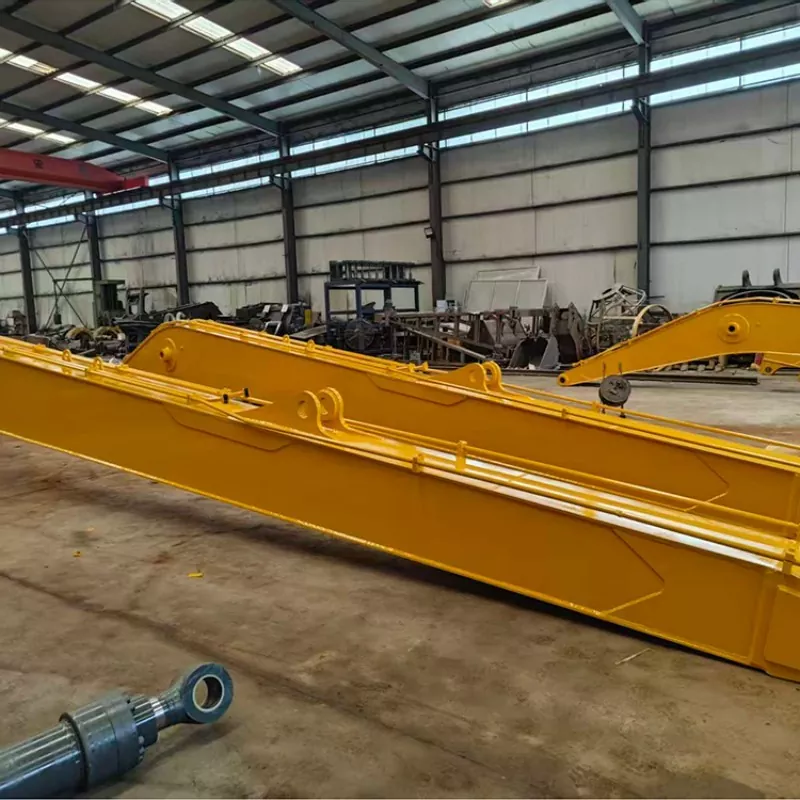

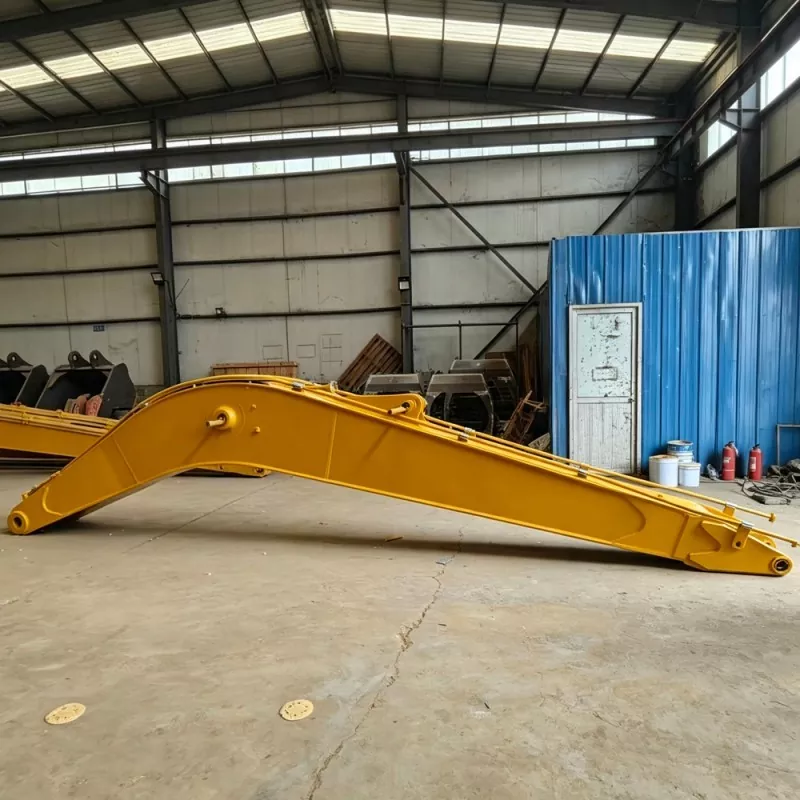

Braccio per escavatore a sbraccio lungo per CAT 320

Il braccio per escavatore a lungo sbraccio per CAT 320 è stato sviluppato appositamente per gli escavatori cingolati CAT 320 per espandere la profondità operativa e la distanza di lavoro oltre i limiti degli avambracci standard di fabbrica. È progettato per progetti che richiedono scavi più profondi, una copertura operativa più ampia e una migliore flessibilità costruttiva.

A differenza dei tradizionali bracci a lunga portata realizzati in acciaio leggero a basso tenore di carbonio, questo prodotto utilizza piastre in acciaio Q355B ad alta resistenza e antiusura da 16–25 mm per la struttura principale. La configurazione migliorata del materiale migliora le prestazioni di carico e aiuta a prevenire la deformazione durante le operazioni di scavo continue.

Tutti i cordoni di saldatura sono completati da robot di saldatura automatici a sei assi con tecnologia di saldatura a piena penetrazione, seguiti da un trattamento di distensione ad alta temperatura per ridurre lo stress del materiale interno. La lavorazione di alesatura CNC viene applicata a tutti i fori dei perni per mantenere una concentricità precisa, riducendo al minimo l'usura tra perni e manicotti durante i movimenti ripetuti.

Il processo di trattamento superficiale comprende la sabbiatura, due strati di primer antiruggine e la verniciatura di finitura. Questo sistema di protezione multistrato migliora la resistenza al fango, all'umidità, alle condizioni costiere e agli ambienti edili ricchi di acqua, contribuendo a mantenere prestazioni stabili durante i progetti all'aperto.

Con un laboratorio di produzione indipendente e procedure di ispezione complete, controlliamo la qualità dalla selezione delle materie prime al test del prodotto finito. Ciascun braccio a lungo raggio viene sottoposto a test di carico prima della spedizione per garantire prestazioni affidabili per applicazioni ingegneristiche pesanti.

Parametri del prodotto

Casi applicativi reali e scenari di settore

Progetto di regolamentazione del fiume Malesia – Miglioramento dell’efficienza del dragaggio profondo

Un appaltatore malese che si occupa della regolamentazione dei fiumi ha acquistato 4 set di bracci per escavatore a lungo raggio per CAT 320 per operazioni di pulizia dei sedimenti fluviali urbani. Il braccio standard originale era limitato a una profondità di lavoro di circa 6 metri, il che ha influito sull'avanzamento della costruzione nelle sezioni fluviali più profonde.

Dopo aver adottato la soluzione con braccio esteso, l'escavatore ha raggiunto una profondità di dragaggio di circa 9,5 metri, riducendo il periodo di costruzione complessivo del progetto di circa il 30% e migliorando l'efficienza operativa senza ulteriori piattaforme temporanee.

Progetto di strade municipali in Australia – Modellazione dei pendii a lunga percorrenza

In un progetto di rifinitura di pendenze stradali municipali australiane, il braccio dell'escavatore a lungo raggio per CAT 320 è stato utilizzato per operazioni di modellatura di pendenze elevate e distanti. Il raggio d'azione esteso ha consentito al team di costruzione di completare aree difficili senza costruire piattaforme di accesso temporanee, riducendo il fabbisogno di manodopera e le spese di noleggio delle attrezzature.

Progetto di ristrutturazione del lago domestico – Versione ultra lunga personalizzata

Per un progetto di ristrutturazione di un lago interno, abbiamo fornito una versione ultra lunga personalizzata da 16 metri per la rimozione dei sedimenti su vaste aree. Prima della spedizione, l'apparecchiatura ha completato un test di carico continuo di 24 ore per verificare la resistenza strutturale e la stabilità operativa.

Adatto per molteplici applicazioni di ingegneria

Il braccio dell'escavatore a lungo raggio per CAT 320 è ampiamente utilizzato nell'ingegneria municipale, nella costruzione di tutela dell'acqua, nella manutenzione dei porti, nel rinnovamento di stagni di terreni agricoli, nella riparazione di pendii autostradali e in progetti di livellamento di terreni desolati. Con i perni abbinati e le tubazioni idrauliche installate secondo il manuale operativo, l'accessorio può essere montato rapidamente senza modifiche alla pompa principale CAT 320 o al sistema di valvole principali.

Soluzioni per i punti critici dell'utente

Design rinforzato contro la deformazione di carichi pesanti

I bracci generici a lungo raggio a basso costo spesso soffrono di problemi di flessione durante gli scavi pesanti e continui. Il braccio dell'escavatore a lungo sbraccio per CAT 320 migliora la resistenza strutturale aggiungendo nervature rinforzate nelle aree di maggiore stress come la sezione di montaggio del cilindro e la base del braccio, contribuendo a mantenere la stabilità in condizioni di carico ripetute.

Parti di collegamento lavorate con precisione per ridurre l'usura

Per migliorare la durata nei punti di movimento ad alta frequenza, i fori dei perni sono lavorati attraverso la tecnologia di alesatura integrale e dotati di manicotti in acciaio legato ad alta durezza. Questo design riduce la perdita di attrito, migliora la precisione del montaggio e prolunga la durata dei componenti di collegamento.

Protezione superficiale migliorata per ambienti esterni

La superficie del braccio subisce un trattamento completo di sabbiatura prima del rivestimento per rimuovere ruggine e impurità, migliorando l'adesione del rivestimento e la resistenza alla corrosione. Ciò aiuta l'apparecchiatura a mantenere prestazioni affidabili in ambienti di costruzione umidi, costieri e all'aperto.

Produzione in fabbrica e verifica della qualità

Con 12 anni di esperienza nella produzione di accessori estesi per escavatori della serie CAT, forniamo servizi di produzione ed esportazione stabili per clienti globali. Ogni braccio finito può essere fornito con immagini di fabbrica, video di ispezione e registrazioni dei test di carico per supportare la verifica del progetto e la conferma della qualità.

Domande frequenti

1. D: Il braccio dell'escavatore a portata lunga per CAT 320 deve modificare il sistema idraulico principale della macchina?

R: Nessuna modifica richiesta. Il nostro braccio si adatta perfettamente all'interfaccia della tubazione idraulica CAT320 originale, plug and play dopo aver installato tubi e perni abbinati.

2. D: Posso personalizzare la lunghezza estesa totale di questo braccio lungo CAT320?

R: Sì, supportiamo lunghezze personalizzate da 10 a 18 m in base alla profondità di costruzione e al raggio richiesto.

3. D: Qual è il periodo di garanzia del braccio a lungo raggio dell'escavatore?

A: La struttura di saldatura del nucleo offre una garanzia di fabbrica di 12 mesi; le parti soggette ad usura come perni e manicotti seguono le normali regole di sostituzione dei materiali di consumo.

4. D: Potete fornire video sull'ispezione di fabbrica e dati sui test di carico prima della spedizione?

R: Certo, supportiamo riprese di fabbrica in tempo reale, video di test di carico del braccio finito e rapporti di test scritti per ogni ordine.

5. D: È disponibile uno sconto per ordini all'ingrosso per appaltatori e distributori di macchinari?

R: Sì, offriamo uno sconto sul prezzo a scaglioni in base alla quantità dell'ordine, contattaci per ottenere un preventivo all'ingrosso esclusivo.

Soluzioni personalizzate per bracci per escavatori a sbraccio lungo

Configurazione su misura per applicazioni CAT 320

Per le imprese di costruzione, i fornitori di noleggio attrezzature e i distributori di macchinari, forniamo bracci per escavatore a lungo raggio personalizzati per CAT 320 in base ai diversi requisiti del progetto. I servizi includono la regolazione della lunghezza del braccio, la personalizzazione del colore della superficie e gli accessori coordinati per garantire una migliore compatibilità con condizioni di lavoro specifiche.

Supporto completo dalla conferma dell'ordine all'installazione

Forniamo conferma del campione prima della produzione in serie, manuali di installazione dettagliati e assistenza tecnica remota per aiutare i clienti a completare l'installazione e il funzionamento in modo efficiente. Le strutture di saldatura del nucleo sono coperte da una garanzia di 12 mesi per un uso affidabile a lungo termine.

Fornitura in fabbrica con consegna globale flessibile

Contatta il nostro team per ricevere disegni di prodotto, documenti di test e preventivi di fabbrica. Per ordini di grandi volumi, offriamo prezzi competitivi e soluzioni di spedizione flessibili verso i principali porti globali, aiutando i clienti a ottimizzare i costi di approvvigionamento degli accessori.
