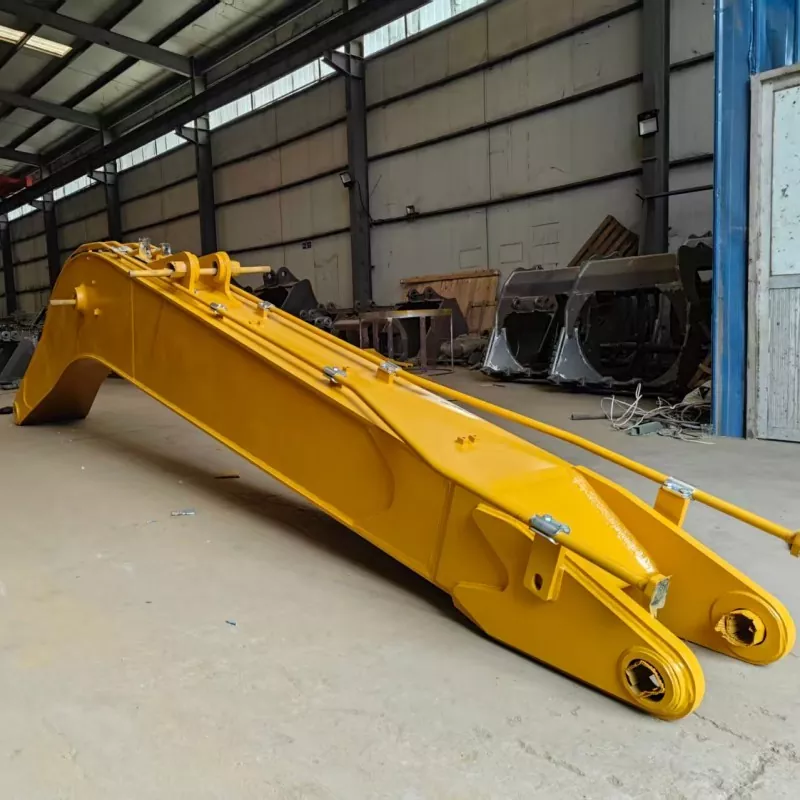

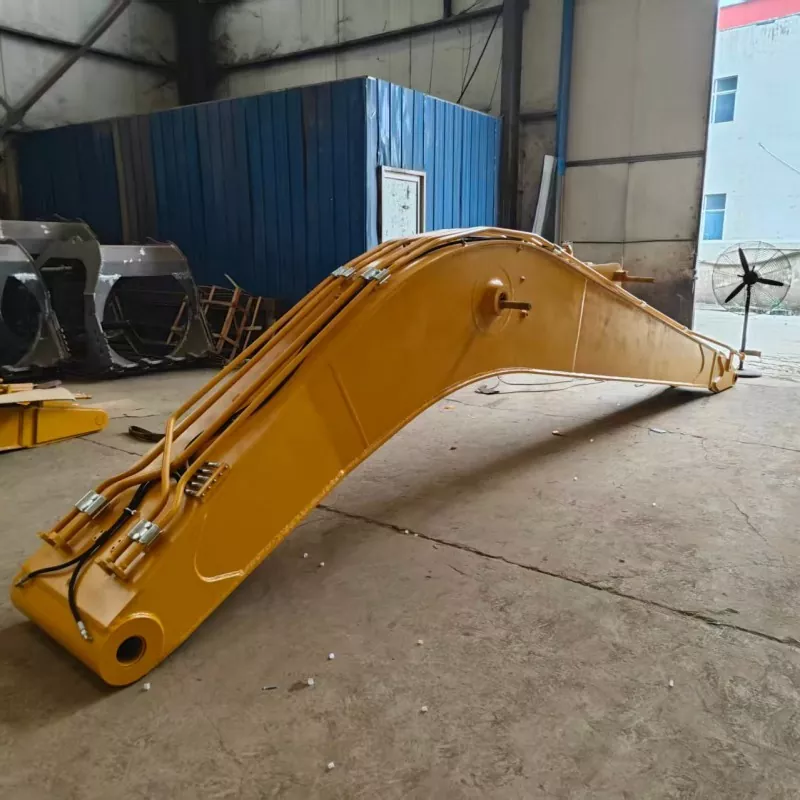

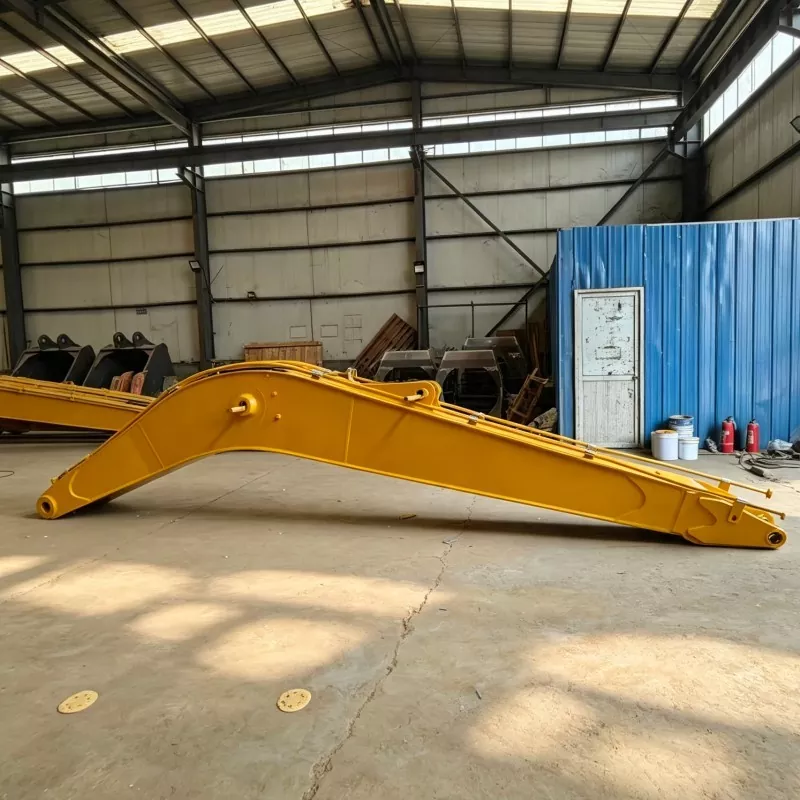

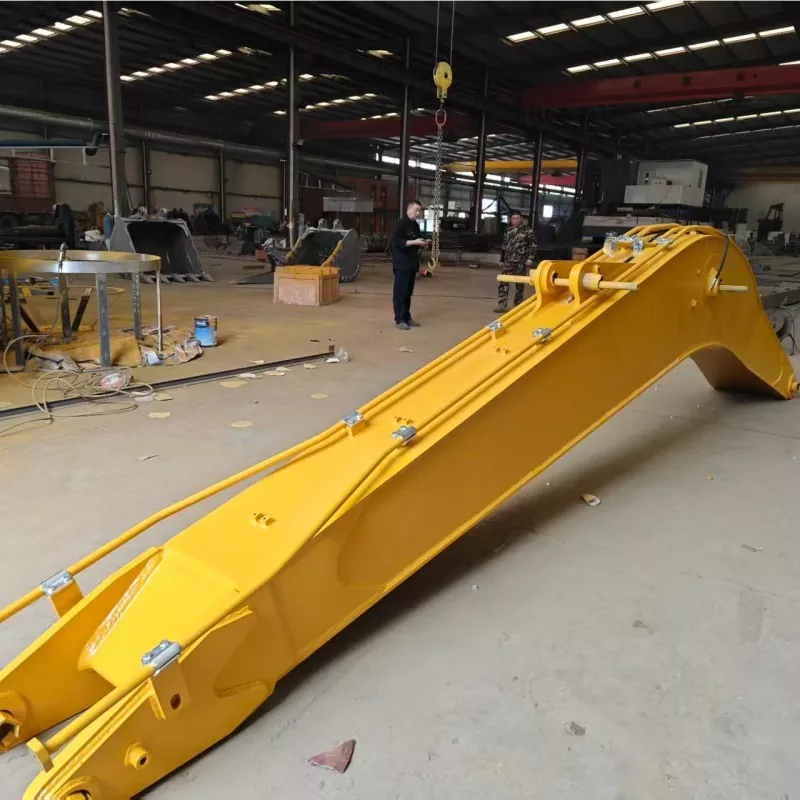

Braccio per escavatore a sbraccio lungo per ZX200

XINGCHUANG produce accessori personalizzati per escavatori a lungo sbraccio per appaltatori, società di noleggio attrezzature e distributori di macchine edili. Progettato per il braccio dell'escavatore a sbraccio lungo per ZX200, questo accessorio esteso aiuta gli operatori a raggiungere una distanza maggiore dalla macchina e ad accedere ad aree di lavoro più profonde o distanti in applicazioni di scavo adatte.

Disponibile in diverse opzioni di lunghezza standard, può essere configurato in base al raggio di scavo richiesto, alla profondità di lavoro, alle condizioni del materiale e alle specifiche della macchina. Prima della produzione, XINGCHUANG può esaminare il modello dell'escavatore, le dimensioni di connessione, la disposizione idraulica e il lavoro previsto per aiutare gli acquirenti a selezionare una configurazione adatta ai requisiti del progetto.

La struttura del braccio utilizza acciaio resistente all'usura NM400 come specificato per il corpo principale, con sezioni rinforzate nelle aree portanti principali. Fori per spilli lavorati a CNC, procedure di saldatura controllate e un sistema di rivestimento protettivo vengono utilizzati per supportare la consistenza strutturale e il servizio all'aperto. Le prestazioni e la durata effettive dipendono dalla configurazione selezionata, dalle condizioni operative, dalle pratiche di manutenzione e dal rispetto dei limiti operativi del produttore dell'escavatore.

Specifiche tecniche

Le cifre sopra riportate sono specifiche di riferimento. Il campo di lavoro effettivo, il peso dell'attrezzatura, la capacità di sollevamento e la compatibilità devono essere confermati rispetto al progetto finale e ai dati operativi specifici del modello dell'escavatore. Un accessorio più lungo modifica l'area di lavoro della macchina e le caratteristiche di carico, quindi non dovrebbe essere selezionato solo in base alla lunghezza.

Scegli la durata del lavoro

La selezione di un braccio esteso inizia dall'area di lavoro anziché dall'opzione più lunga disponibile. Gli acquirenti devono identificare lo sbraccio richiesto dalla posizione pianificata della macchina, dalla profondità di scavo, dall'altezza delle sponde circostanti e dalla distanza dall'escavatore al materiale da movimentare. Il raggio di lavoro e la profondità dovrebbero quindi essere confrontati con la geometria di attacco proposta.

Una configurazione da 12 m può essere presa in considerazione per progetti con requisiti di portata moderata, mentre le versioni da 14 m, 15 me 17 m possono essere valutate per applicazioni che richiedono un'area di lavoro più lunga. Questi sono punti di partenza per la selezione, non raccomandazioni universali. Le condizioni del terreno, la densità del materiale, le dimensioni della benna, le prestazioni idrauliche e la stabilità della macchina sono tutti fattori che influenzano la configurazione adatta.

XINGCHUANG può esaminare le richieste di lunghezza personalizzata entro l'intervallo indicato di 10-19 m. Prima di confermare un ordine, fornire il modello esatto dell'escavatore e i dettagli di serie o di configurazione, la profondità di scavo e il raggio orizzontale richiesti, nonché la benna prevista o altro attacco finale. La revisione tecnica dovrebbe inoltre verificare il peso dell'accessorio consentito e i limiti operativi della macchina.

Dettagli strutturali che influiscono sulla durata

Rinforzo nelle aree ad alta sollecitazione

Un braccio esteso è esposto a forze di flessione e carichi ripetuti durante il funzionamento. La piastra principale, le piastre laterali e le nervature di rinforzo devono essere progettate come una struttura coordinata. XINGCHUANG specifica l'acciaio resistente all'usura NM400 per il corpo del braccio e il rinforzo nelle aree portanti chiave. Lo spessore della piastra da solo, tuttavia, non determina la capacità strutturale; devono essere considerati anche la geometria, la qualità della saldatura, la tracciabilità del materiale e il carico di lavoro previsto.

Saldatura controllata e gestione dello stress

La consistenza della saldatura è importante per i componenti esposti a ripetuti cicli di scavo e oscillazione. Il processo di produzione fornito descrive la saldatura robotizzata e il trattamento termico per aiutare a controllare la qualità della saldatura e lo stress residuo. Gli acquirenti con progetti impegnativi possono richiedere i registri di ispezione della saldatura disponibili, informazioni sui materiali e documenti relativi alla qualità di fabbrica al momento della conferma dell'ordine.

Allineamento accurato di perni e boccole

Le connessioni a perni trasferiscono i carichi tra il braccio e i componenti collegati. L'alesatura CNC aiuta a mantenere l'allineamento dei fori dei perni e può ridurre il contatto irregolare quando i componenti sono abbinati correttamente. Durante l'installazione e la manutenzione, gli acquirenti dovrebbero anche controllare l'inserimento del perno, le condizioni della boccola, la lubrificazione e i segni di gioco anomalo.

Protezione contro l'esposizione all'aperto

Il processo di superficie specificato comprende sabbiatura, primer antiruggine e vernice di finitura tecnica. Questo sistema di rivestimento aiuta a proteggere l'acciaio esposto durante il servizio all'aperto, compreso il lavoro in ambienti umidi. In condizioni saline o di umidità persistente, la pulizia e l'ispezione regolari rimangono importanti perché i danni al rivestimento e l'umidità intrappolata possono portare alla corrosione.

Rispetta l'Allegato alle Condizioni del Sito

Diversi progetti di scavo pongono esigenze diverse al braccio. Esaminare il materiale, la posizione di lavoro e l'ambiente circostante aiuta gli acquirenti a evitare di scegliere un accessorio troppo lungo, troppo pesante o inadatto all'attività pianificata.

Dragaggio di fiumi e stagni

Una portata estesa può facilitare l'accesso ai sedimenti dalla riva o da un'altra posizione operativa adeguata, riducendo potenzialmente la necessità di riposizionare la macchina con la stessa frequenza. Prima dell'uso, valutare la profondità dell'acqua, la stabilità della sponda, le condizioni dei sedimenti, la scelta della benna e l'intervallo di lavoro consentito dall'escavatore. Un attacco a lunga portata non sostituisce una valutazione della stabilità specifica del sito.

Manutenzione del serbatoio e del canale

La pulizia dei canali e la manutenzione del serbatoio possono richiedere all'escavatore di spingersi oltre il bordo di un terrapieno o di lavorare attorno ad aree ad accesso limitato. La lunghezza dell'attacco deve essere scelta in base al profilo di scavo e alla posizione della macchina, con particolare attenzione alla capacità portante del terreno e all'area operativa sicura.

Modellazione delle pendenze lungo la strada

Un braccio esteso può supportare i lavori di rifinitura su pendii o argini dove l'area target è fuori dalla portata di una configurazione standard. Gli acquirenti devono specificare l'altezza di lavoro richiesta, l'angolo di inclinazione e i requisiti di finitura in modo che la configurazione proposta possa essere valutata per controllo e stabilità.

Lavori di sterro comunali e generali

Per progetti comunali selezionati, espansione di bacini e attività di movimento terra, la giusta configurazione dipende dal tipo di materiale, dalla profondità di scavo, dalla capacità della benna e dai requisiti del ciclo. Gli scavi pesanti con materiali densi possono richiedere un design dell'attacco diverso rispetto al dragaggio leggero o alla finitura dei pendii.

Riferimenti al progetto

Progetto di ristrutturazione del fiume Thailandia – Scavo più profondo

Un appaltatore tailandese per la tutela dell'acqua ha acquistato 6 set di bracci per escavatore a lungo raggio per ZX200 per lavori di ristrutturazione del fiume urbano. Il braccio standard originale poteva raggiungere solo una profondità di scavo di circa 6,2 metri, il che limitava l'efficienza della costruzione nelle aree di acque profonde.

Dopo aver adottato il braccio a lungo raggio personalizzato, la profondità di scavo è stata aumentata a circa 9,8 metri. Il progetto ha ridotto il periodo di costruzione complessivo di circa il 35% ed ha evitato la necessità di ulteriori piattaforme operative temporanee.

Progetto di strada municipale del Perù – Taglio delle pendenze

In un progetto di modellamento delle pendenze di una strada municipale in Perù, il team di costruzione ha utilizzato il braccio dell'escavatore a lungo raggio per ZX200 per completare le operazioni di rifinitura in posizione elevata e a lunga distanza. Il campo di lavoro esteso ha ridotto la dipendenza dalle attrezzature di sollevamento ausiliarie e ha abbassato i costi di manodopera aggiuntivi.

Progetto di dragaggio del lago domestico - Configurazione da 17 m

Per un progetto domestico di pulizia dei sedimenti lacustri, abbiamo fornito una versione super lunga personalizzata da 17 metri per operazioni di dragaggio su vaste aree. Prima della consegna, tutti i prodotti sono stati sottoposti a test di carico continui 24 ore su 24 per verificare la stabilità strutturale e l'affidabilità operativa.

I casi di cui sopra descrivono i risultati del progetto riportati. I risultati effettivi varieranno in base alle condizioni del sito, alla configurazione della macchina, alle pratiche dell'operatore e alla gestione del progetto. Gli acquirenti possono richiedere i riferimenti di progetto disponibili e la documentazione di ispezione quando valutano un'applicazione simile.

Cosa confermare prima di ordinare

Per ridurre i problemi di compatibilità ed evitare modifiche non necessarie, gli acquirenti devono preparare le seguenti informazioni prima di richiedere un preventivo:

Identificazione della macchina:Modello esatto dell'escavatore, serie, anno o dettagli di serie, ove disponibili, e configurazione degli accessori esistente.

Requisiti lavorativi:Portata target, profondità di scavo, elevazione del sito, tipo di materiale, dimensioni della benna e le attività principali che l'attrezzatura svolgerà.

Dettagli della connessione:Diametro del perno, interasse del perno, larghezza di montaggio, dimensioni di connessione del cilindro, requisiti del tubo idraulico e disposizione dei collegamenti.

Ambito dell'ordine:Lunghezza del braccio richiesta, inclusi perni e tubi flessibili, requisiti di collegamento del cilindro e della benna, colore della superficie, imballaggio e porto di destinazione o luogo di consegna.

Se disponibili, inviare foto delle connessioni braccio e avambraccio esistenti, targhetta identificativa della macchina, relative dimensioni e area di lavoro proposta. Questi dettagli aiutano il produttore a valutare la configurazione prima di emettere disegni finali o un preventivo.

Ispezione, certificazione e supporto

XINGCHUANG fornisce produzione di accessori per escavatori e supporto all'esportazione per imprese di costruzione, distributori di attrezzature e flotte di noleggio. A seconda dell'ordine e dell'ambito di ispezione concordato, gli acquirenti possono richiedere la documentazione dei materiali disponibili, le fotografie di produzione, le informazioni sulle ispezioni e la documentazione delle prove di carico prima della spedizione.

L'azienda dichiara di possedere certificazioni o qualifiche relative a ISO 9001, CE e SGS. Gli acquirenti devono confermare l'esatto titolare del certificato, l'ambito, la validità e l'applicabilità allo specifico prodotto e al mercato di destinazione. I requisiti CE dipendono dalla classificazione del prodotto e dalla legislazione applicabile, mentre SGS può fare riferimento a servizi di test, ispezione o certificazione piuttosto che a un'unica approvazione universale del prodotto. Richiedere i documenti pertinenti per la verifica prima dell'acquisto.

Per gli attacchi strutturali, i requisiti di ispezione dovrebbero essere concordati prima della produzione. Qualsiasi prova di carico, metodo di ispezione o criterio di accettazione deve essere documentato chiaramente in modo che l'acquirente capisca cosa è stato testato e in quali condizioni.

Domande frequenti

Come posso verificare che l'accessorio sia adatto al mio ZX200?

Fornire la versione esatta della macchina e le misure di connessione. Sebbene le configurazioni elencate siano destinate agli escavatori della serie ZX200, le dimensioni di montaggio, i collegamenti idraulici e le disposizioni dei collegamenti possono variare. La compatibilità deve essere confermata con la macchina reale prima della produzione.

Un braccio più lungo garantisce sempre una migliore produttività?

No. Un braccio più lungo può aumentare lo sbraccio e la profondità di lavoro, ma modifica anche le caratteristiche di carico della macchina e può influire sulla forza di scavo, sul tempo di ciclo e sulla stabilità. La lunghezza migliore è quella che soddisfa i requisiti di progetto entro i limiti operativi approvati dell'escavatore.

Posso utilizzare la stessa benna del mio braccio escavatore standard?

Dipende dal design dell'accessorio, dal peso della benna, dalle dimensioni dei perni e dalla geometria del collegamento. Condividere le specifiche della benna esistente in modo che il produttore possa verificare se è possibile conservarla o se è necessaria una benna o un gruppo di collegamento compatibile.

Cosa devo controllare dopo l'installazione?

Seguire le istruzioni della macchina e dell'accessorio per controllare il bloccaggio dei perni, la lubrificazione, i collegamenti idraulici, il percorso dei tubi, le interferenze e il movimento nel campo operativo. La messa in funzione iniziale deve essere effettuata secondo una procedura di ispezione adeguata ed entro i limiti specificati.

Potete fornire disegni e registrazioni di ispezione prima della spedizione?

I disegni disponibili, le immagini di produzione, i registri di ispezione e la documentazione di prova concordata possono essere discussi durante la conferma dell'ordine. Specifica i documenti richiesti per l'approvazione dell'acquisto, il processo di importazione o la consegna del progetto prima dell'inizio della produzione.

Cosa è coperto dalla garanzia indicata?

Le condizioni fornite prevedono una garanzia di fabbrica di 12 mesi per le parti strutturali saldate, mentre perni, manicotti e guarnizioni sono trattati come normali materiali di consumo. Confermare i termini finali della garanzia, le esclusioni, la data di inizio e la procedura di reclamo nel contratto di vendita prima di effettuare l'ordine.

Produzione personalizzata per il tuo progetto di scavo

XINGCHUANG supporta configurazioni di accessori personalizzate per appaltatori edili, fornitori di noleggio attrezzature e distributori di componenti di macchinari. Le opzioni possono includere la lunghezza del braccio, il colore della superficie e gli accessori compatibili, soggetti a revisione tecnica e compatibilità con la macchina.

Per ricevere una raccomandazione e un preventivo specifici per il progetto, inviare il modello dell'escavatore, il campo di lavoro richiesto, le dimensioni della connessione, i dettagli dell'applicazione e il mercato di destinazione. XINGCHUANG può quindi rivedere la configurazione richiesta, confermare l'ambito di fornitura disponibile e discutere le modalità di produzione, ispezione, imballaggio e consegna.
