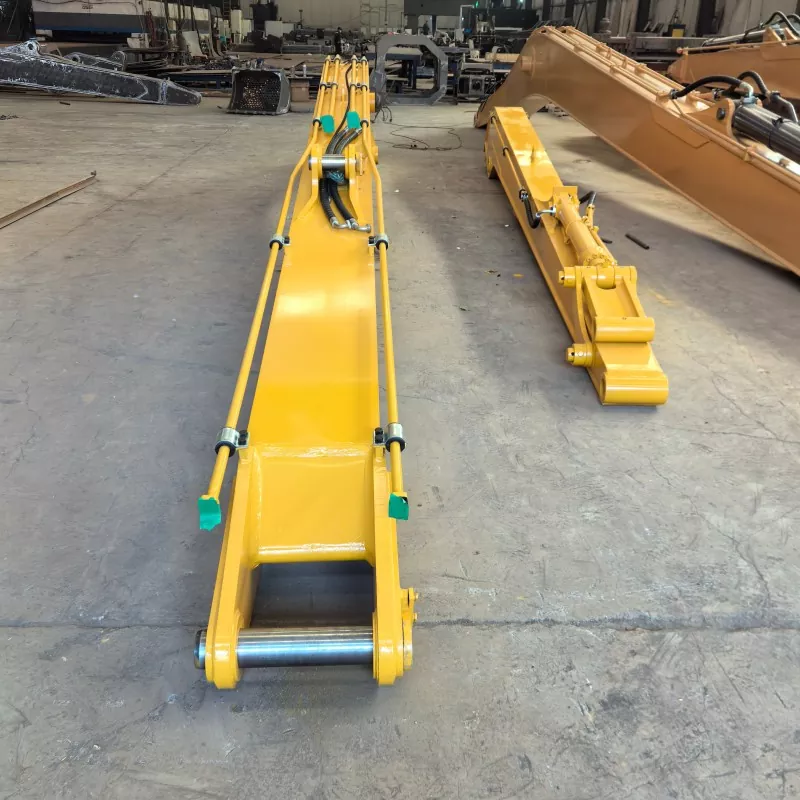

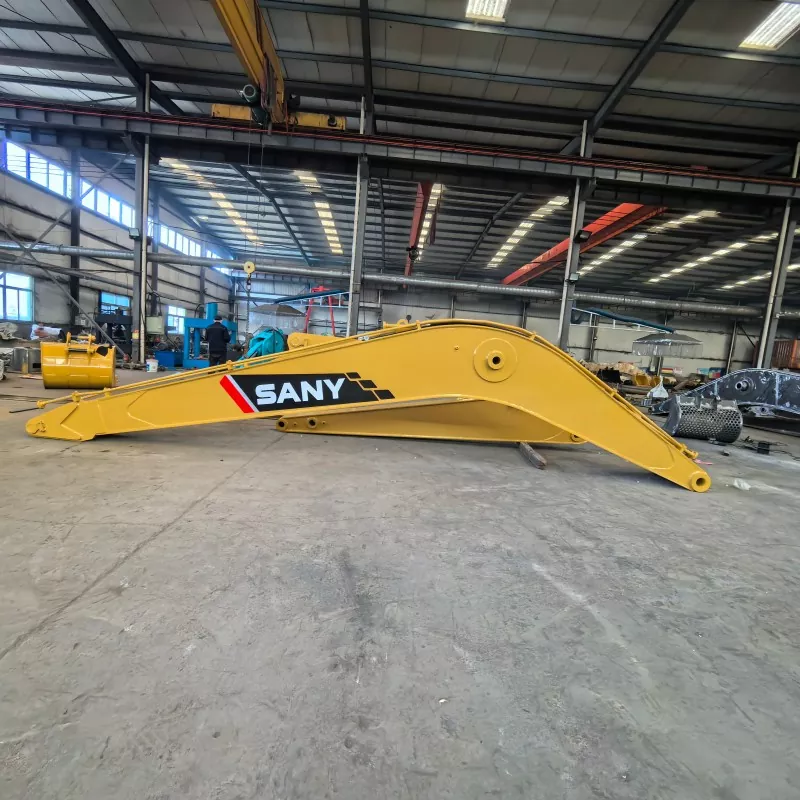

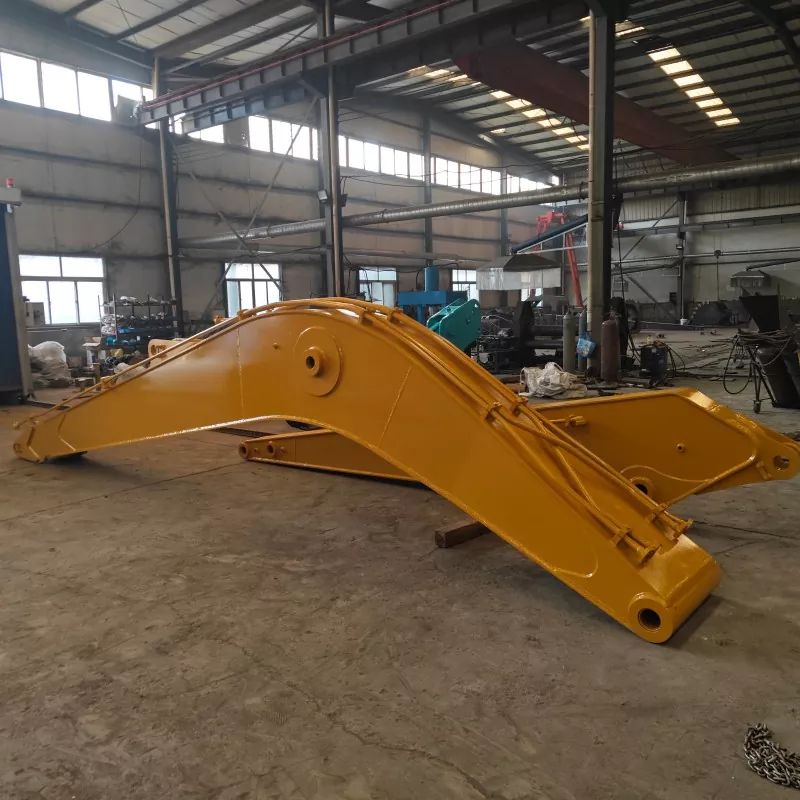

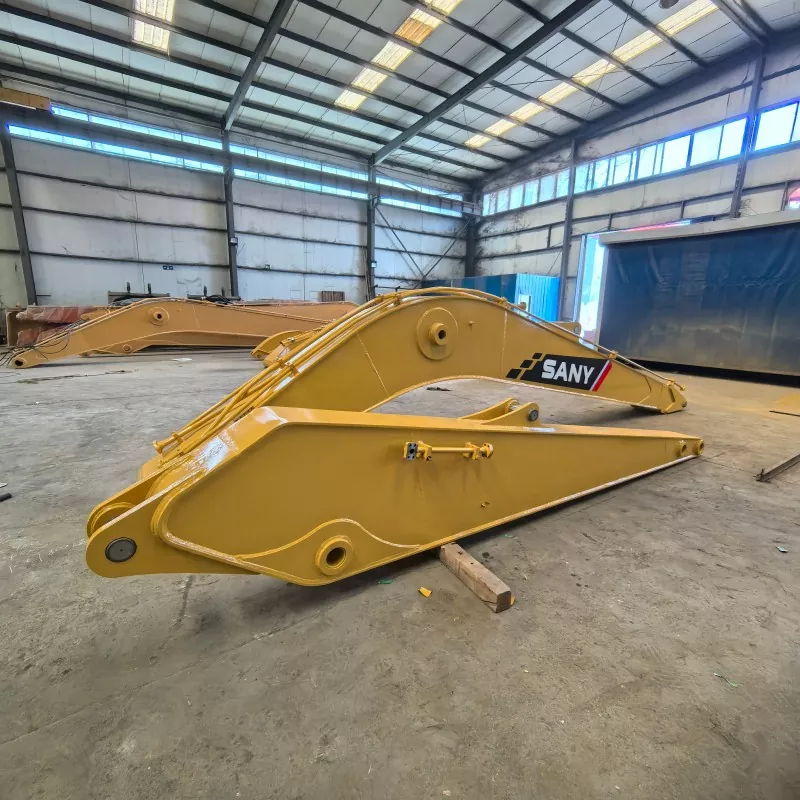

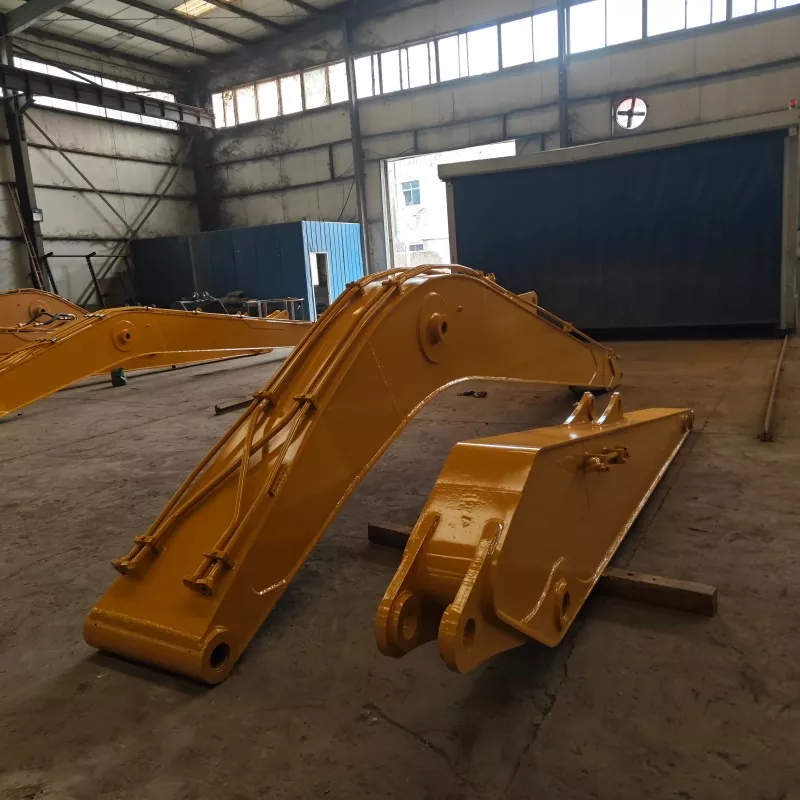

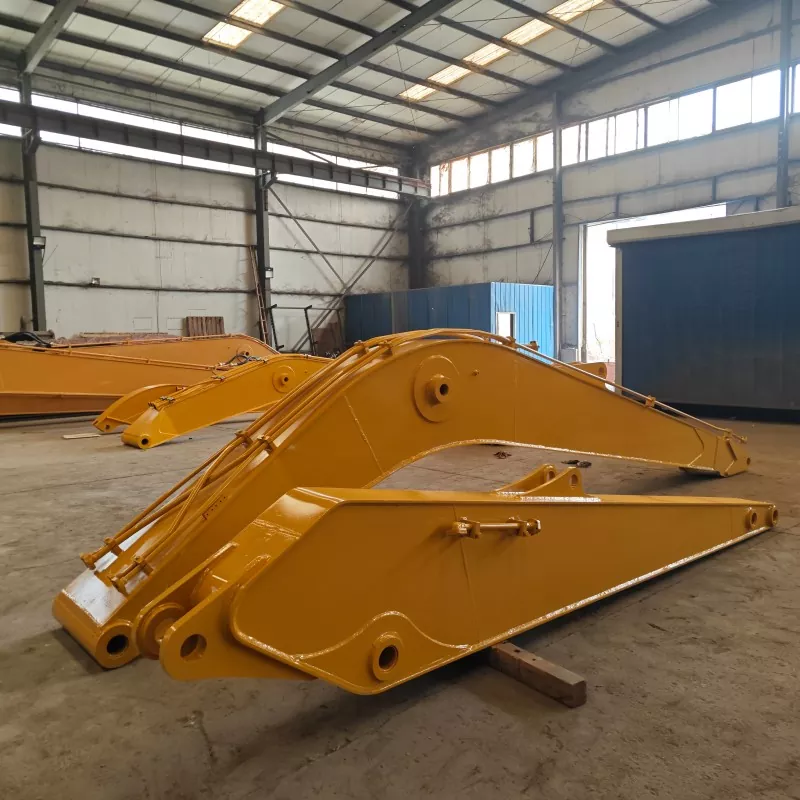

Braccio di estensione dell'escavatore

In vari progetti di costruzione come infrastrutture, ingegneria municipale, tutela dell'acqua e demolizione di edifici, i bracci degli escavatori standard hanno un raggio di lavoro e una profondità di scavo fissi, con conseguenti punti ciechi operativi, bassa efficienza di costruzione e frequenti trasferimenti di attrezzature in condizioni di lavoro complesse come dragaggio a lunga distanza, scavo di fosse di fondazione ultra profonde e demolizione di grattacieli, che aumentano notevolmente i costi di costruzione e ritardano il periodo del progetto.

Per risolvere questi problemi universali del settore, il braccio di estensione dell'escavatore ad alte prestazioni è diventato un accessorio essenziale per l'aggiornamento dei macchinari tecnici. Con un design della struttura del braccio esteso scientificamente ottimizzato, espande completamente il limite operativo degli escavatori, compatibile con tutti i modelli di escavatori tradizionali da 12-50 tonnellate, e può regolare le dimensioni dell'estensione e il rapporto del braccio in modo flessibile in base ai diversi scenari di costruzione.

Materiale e artigianalità

Materiale in acciaio resistente all'usura Q355B

Questo braccio di estensione per escavatore è realizzato in acciaio al manganese ad alta resistenza all'usura Q355B di alta qualità, che fornisce una maggiore resistenza alla compressione, resistenza alla torsione e stabilità strutturale rispetto ai normali bracci di estensione in acciaio a basso tenore di carbonio. È progettato per ambienti impegnativi come il dragaggio fluviale, lo scavo di ghiaia e le operazioni continue con carichi pesanti.

Tecnologia avanzata di saldatura e rinforzo

Durante la produzione, viene applicata la tecnologia di saldatura ad arco sommerso multistrato automatica per migliorare la resistenza della saldatura, mentre le aree chiave di sollecitazione vengono trattate con una tecnologia di forgiatura integrata per migliorare la durata complessiva. Questi processi aiutano a ridurre i punti deboli strutturali causati da difetti di saldatura e migliorano l'affidabilità operativa a lungo termine.

Rigoroso processo di controllo della qualità

Ogni braccio di estensione finito è sottoposto a severi controlli di qualità, tra cui il rilevamento di difetti a ultrasuoni, test di carico statico e test di fatica a temperature estremamente basse, garantendo prestazioni stabili prima della consegna. Il design strutturale leggero e ottimizzato mantiene una resistenza sufficiente, contribuendo al tempo stesso a ridurre il carico aggiuntivo sull'escavatore e a migliorare l'efficienza lavorativa.

Scenari applicativi

Progetti di ingegneria municipale e di conservazione dell'acqua

Il braccio di estensione dell'escavatore è progettato per un'installazione e un funzionamento convenienti, dotato di un'interfaccia di connessione standard che consente una sostituzione rapida senza modificare il corpo principale dell'escavatore. Fornisce soluzioni di lavoro flessibili per diverse profondità di scavo e ambienti operativi speciali.

Nei progetti di ingegneria municipale, è adatto per il dragaggio dei fiumi, la manutenzione dei pendii e lo scavo di condotte sotterranee dove è richiesta una distanza di lavoro estesa. Nella costruzione per la tutela dell'acqua, il braccio di estensione aiuta a completare le operazioni di scavo profondo e di pulizia di bacini idrici, laghi e canali fluviali.

Scavi profondi e costruzione di infrastrutture

Per i progetti infrastrutturali, supporta lo scavo di fosse di fondazione profonde, la costruzione di garage sotterranei e altre applicazioni di scavo profondo in cui i bracci dell'escavatore standard non possono raggiungere la profondità di lavoro richiesta.

Operazioni di demolizione sicure

Nelle operazioni di demolizione, il raggio di lavoro esteso migliora la sicurezza operativa consentendo agli operatori di mantenere una distanza di sicurezza durante lo smantellamento della struttura ad alto livello.

Soluzioni personalizzate per diverse condizioni di lavoro

In base ai diversi requisiti del progetto, sono disponibili soluzioni personalizzate, tra cui la regolazione della lunghezza del braccio, alberi di collegamento rinforzati, pareti dei tubi più spesse e configurazioni corrispondenti dell'asta della benna per soddisfare condizioni di lavoro specifiche.

Casi di progetti reali

Fossa di scavo profondo della metropolitana di Shanghai | Escavatore Hitachi ZX330LC con braccio esteso a due sezioni da 18 metri

1. Panoramica del progetto: Lo scavo per una stazione della linea 11 della metropolitana di Shanghai ha raggiunto una profondità di 17,2 metri, con numerosi e continui muri di fossa e travi di sostegno. Gli escavatori con braccio standard soffrivano di visibilità ridotta, incapacità di raggiungere il fondo della fossa e frequenti collisioni con la struttura di supporto, causando ritardi per Hitachi Construction Machinery.

2. Configurazione dell'attrezzatura: escavatore Hitachi ZX330, braccio esteso personalizzato da 18 metri, profondità di scavo massima di 17,22 metri, con cabina rotante minipala con braccio esteso.

3. Soluzione: il braccio esteso forniva una profondità di scavo verticale sufficiente, eliminando la necessità che gli escavatori più piccoli entrassero nella fossa, risparmiando sui costi di trasporto delle attrezzature; la cabina rotante con minipala ha fornito visibilità regolabile, prevenendo danni alla struttura di supporto della fossa.

Risultati: la capacità di carico di una singola benna è aumentata del 30%, il tempo di scavo è stato ridotto da 42 a 28 giorni e i costi di manutenzione del supporto sono stati ridotti.

Differenziazione

1. Differenziazione dei materiali

La maggior parte dei produttori del settore utilizza acciaio Q235 standard, che è soggetto a ruggine, deformazione e capacità di carico limitata.

Adottiamo acciaio al manganese Q355B ad alta resistenza, migliorando la resistenza complessiva di circa il 40%, con resistenza all'usura e resistenza agli urti superiori, che lo rendono adatto a condizioni di lavoro gravose e difficili.

2. Differenziazione dei processi

I prodotti convenzionali in genere si basano su processi di saldatura di base senza un controllo di qualità sistematico, il che può portare a rischi strutturali.

I nostri prodotti adottano una struttura di forgiatura integrata combinata con saldatura di precisione multistrato, supportata da tripli test non distruttivi (NDT), garantendo l'integrità della saldatura e riducendo al minimo i rischi di fessurazione.

3. Differenziazione della compatibilità

La maggior parte dei prodotti simili sono standardizzati con specifiche fisse e compatibilità limitata con i modelli di macchina, rendendo difficile soddisfare le diverse esigenze applicative.

Supportiamo la personalizzazione di escavatori a tonnellaggio completo e forniamo soluzioni di dimensioni non standard basate su diversi modelli di attrezzature e condizioni di lavoro speciali, garantendo compatibilità e gamma di applicazioni più ampie.

4. Differenziazione anticorrosione

I prodotti convenzionali vengono solitamente trattati con una semplice verniciatura, che nel tempo è soggetta a scrostamenti e ruggine.

Utilizziamo il pretrattamento di sabbiatura combinato con un rivestimento anticorrosivo per carichi pesanti a doppio strato, migliorando significativamente la protezione della superficie e prolungando la durata della resistenza alla corrosione esterna di oltre 3 volte.

Domande frequenti

Q1: Quali scenari di lavoro sono adatti per un braccio di estensione dell'escavatore?

R: I bracci di estensione dell'escavatore sono ampiamente utilizzati nel dragaggio di fiumi, nella rifinitura di pendii, nella demolizione di grattacieli, nella pulizia di stagni, nello scavo di fossati autostradali e nella rimozione del limo costiero. Estende il raggio di lavoro originale della macchina, consentendo la costruzione senza spostare frequentemente l'escavatore, ideale soprattutto per operazioni profonde e a lunga distanza che i bracci standard non possono raggiungere.

Q2: Come verificare se un braccio di estensione è adatto al mio escavatore?

R: Per prima cosa conferma il tonnellaggio del tuo escavatore, le dimensioni di montaggio originali del braccio e i parametri del sistema idraulico. La nostra fabbrica personalizza i bracci estensibili in base a diversi marchi tra cui Sany, XCMG, Caterpillar, Komatsu e Hitachi. Abbineremo i contrappesi di supporto e regoleremo il flusso idraulico per garantire prestazioni stabili di scavo e sollevamento dopo l'installazione.

Q3: Di quali trattamenti antiusura e anticorrosione è dotato il braccio prolunga dell'escavatore?

A: Il corpo del braccio adotta una piastra in acciaio resistente all'usura ad alta resistenza. La superficie è trattata con pallinatura e spessa vernice antiruggine marina per resistere alla corrosione del fango e dell'acqua. Tutti gli alberi dei perni e i manicotti degli alberi utilizzano acciaio legato temprato con strutture di lubrificazione sigillate, riducendo efficacemente l'abrasione durante il funzionamento a lungo termine su terra e acqua.

Discuti i requisiti del braccio di estensione del tuo escavatore

Soluzioni personalizzate per progetti di scavo a lungo raggio

Con oltre 10 anni di esperienza nella produzione di accessori per macchine edili, XINGCHUANG è specializzata nella progettazione, personalizzazione e produzione di bracci di estensione per escavatori. Ci concentriamo sulla fornitura di soluzioni affidabili a lungo raggio per applicazioni ingegneristiche complesse, aiutando i clienti a migliorare il raggio d'azione e la flessibilità operativa.

Supportati da impianti di produzione completi, processi di ispezione professionali e team tecnici esperti, forniamo bracci di estensione su misura per diversi modelli di escavatori, profondità di lavoro e condizioni di progetto. I nostri prodotti sono stati forniti a clienti in più di 60 paesi e regioni, coprendo varie applicazioni di costruzione e ingegneria.

Dalla valutazione del progetto e progettazione strutturale al supporto alla produzione e alla guida all'installazione, il nostro team fornisce assistenza professionale durante tutto il processo di cooperazione. Che si tratti di requisiti standard, progetti personalizzati o ordini all'ingrosso, possiamo offrire soluzioni di fissaggio adeguate in base alle vostre esigenze applicative.
